B 71916- ct-p4s-ul

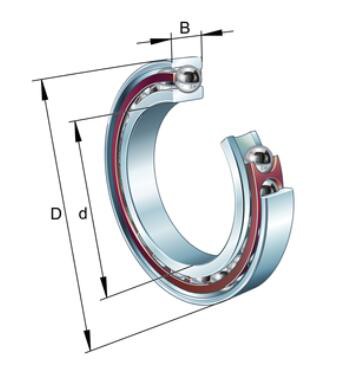

Pagrindiniai matmenys ir našumo duomenys

d	80 mm	Gręžinio skersmuo
D	110 mm	Išorinis skersmuo
B	16 mm	Plotis
Cr	35,500 N	Pagrindinis dinaminio apkrovos įvertinimas, radialinis
C0r	25,500 N	Pagrindinis statinio apkrovos įvertinimas, radialinis
Cur	2,700 N	Nuovargio apkrovos riba, radialinė
nG tepalas	12, 000 1\/min	Ribojantis tepalo tepimo greitis
nG aliejus	19, 000 1\/min	Naftos tepimo greitis
≈m	362.4 g	Svoris

Montavimo matmenys

da	86 mm	Skersmens veleno pečiai
da	h12	Skersmens veleno pečių klirensas
Da	104 mm	Pečių skersmuo išorinis žiedas
Da	H12	Pečių skersmuo išorinis žiedo klirensas
rMaks	0. 6 mm	Maksimalus įdubimo spindulys
rA1 Maks	0. 3 mm	Maksimalus įdubimo spindulys
Etk min	89,3 mm	Minimalus skersmens įpurškimo žingsnis
ETk Maks	92,2 mm	Maksimalus skersmens įpurškimo žingsnis
Etk1 min	89,3 mm	Minimalus skersmens įpurškimo žingsnis
ETK1 Maks	92,2 mm	Maksimalus skersmens įpurškimo žingsnis
a	20,7 mm	Atstumas tarp slėgio kūgių viršūnių

Matmenys

rmin	1 mm	Minimalus „Chamfer“ matmuo
r1 min	1 mm	Minimalus „Chamfer“ matmuo
	15 laipsnių	Kontaktinis kampas

Temperatūros diapazonas

Tmin	-30 laipsnis	Darbinė temperatūra Min.
TMaks	100 laipsnių	Darbinė temperatūra Maks.

Papildoma informacija

FV L	174 N	Išankstinė jėgos šviesa
FV M	591 N	Išankstinė jėgos terpė
FV H	1,206 N	Išankstinė įkėlimo jėga sunki
Kae l	532 N	Pakėlimo jėgos šviesa
Kae m	1,954 N	Pakėlimo jėgos terpė
Kae h	4,257 N	Pakėlimo jėga sunki
ca L	70 N/µm	Ašinis standumo šviesa
ca M	121 N/µm	Ašinio standumo terpė
ca H	173 N/µm	Ašinis tvirtumas sunkus

B 71916- CT-P4S-UL Veleno guolis: tikslus našumas reikalaujančioms programoms
B 71916- CT-P4S-UL yra didelio tikslumo kampinis kontaktinis verpstės guolys, sukurtas ypač greitam apdirbimui ir kritinėms pramoninėms reikmėms. Šis guolis, pasižymintis 15 laipsnių kontaktiniu kampu ir tvirta vienos eilės konstrukcija, suteikia išskirtinę radialinę ir ašinę apkrovą, išlaikant minimalią trintį. Pagaminta iš aukščiausios klasės plieno su ypač baigtu lenktynių taku, jis užtikrina prailgintą tarnavimo laiką ekstremaliomis eksploatavimo sąlygomis. Jo P4S tolerancijos reitingas garantuoja griežtą matmenų valdymą, todėl jis yra idealus programoms, kurioms reikalingas mikronų lygio tikslumas. UL sertifikuota tepimo sistema sumažina šilumos susidarymą, dar labiau padidindama sukimosi stabilumą aukšto apsisukimų dažnio aplinkoje.

Pagrindiniai B 71916- CT-P4S-UL verpstės guolio pranašumai
Šis veleno guolis išsiskiria su optimizuotais išankstinio apkrovos parametrais, kurie sumažina vibraciją ir pagerina dinaminių sąrankų tvirtumą. Hibridinis keramikos kamuolio variantas (pasirenkamas) suteikia puikų atsparumą šiluminiam plėtimui, todėl jis tinka temperatūrai jautrioms operacijoms. Jo kompaktiška konstrukcija ir lengvoji konstrukcija leidžia sklandžiai integruoti į kosmoso suvaržytas mašinas. Korozijai atsparios dangos ir pažangios sandarinimo technologija apsaugo nuo teršalų, užtikrinant patikimumą atšiaurioje aplinkoje. Kai dinaminis apkrovos įvertinimas yra 12,5 kN, o maksimalus greitis yra 18, 000 RPM, B 71916- CT-P4S-UL maksimaliai padidina CNC apdirbimo, robotikos ir aviacijos ir kosmoso sistemų produktyvumą.

Programos ir pramonės naudojimo atvejai
B 71916- CT-P4S-UL yra plačiai priimtas greitaeigių frezavimo verpstėmis, dantų apdirbimo įrankiais ir tikslia šlifavimo įranga. Dėl mažo triukšmo eksploatavimo ir vibracijos slopinimo savybių jis yra tinkamiausias pasirinkimas puslaidininkių gamybai ir optiniams objektyvo gamyboms. Be to, jis naudojamas elektriniuose variklių velenuose, turbokompresoriuose ir vėjo turbinos žingsnio valdymo sistemose, kuriose patikimumas ir tikslumas yra neginčijami. Pramonės įmonės, tokios kaip automobilių, medicinos prietaisų gamyba ir atsinaujinanti energija, priklauso nuo šio guolio, kad sumažintų prastovą ir pasiektų nuoseklią produkcijos kokybę 24\/7 gamybos aplinkoje.
