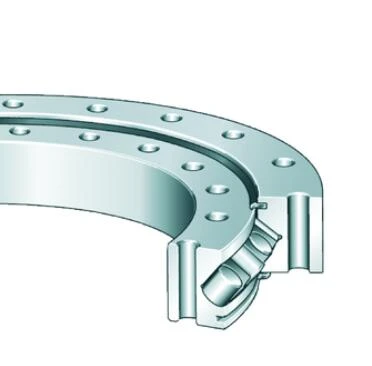

XSU140944

Pasukamasis žiedas, Kryžminis ritininis guolis, be krumpliaračio dantų Kryžminiai ritininiai guoliai, standartinė serija 14, be krumpliaračio dantų, tarpikliai iš abiejų pusių

Siųsti užklausą

Pokalbis dabar

produkto pristatymas

XSU140944

Pagrindiniai matmenys ir našumo duomenys

d_{aš ZT}	874 mm	Skersmens centravimo vidinis žiedas
	IT7	Skersmens centravimo vidinio žiedo tolerancija
t	10 mm	Ilgis centruojantis vidinis žiedas
D_a	1 014 mm	Skersmens centravimo išorinis žiedas
	-IT7	Skersmens centravimo išorinio žiedo tolerancija
T	10 mm	Ilgis centruojantis išorinis žiedas
H	56 mm	Aukštis
≈m	67 kg	Svoris

Matmenys

D_i	945 mm	Vidinio skersmens išorinis žiedas
	0.7 mm	Vidinio skersmens išorinio žiedo viršutinė tolerancija
	0 mm	Vidinio skersmens išorinio žiedo mažesnė leistina nuokrypa
h_a	44,5 mm	aukščio išorinis žiedas
L_a	990 mm	Pitchcircle skersmens tvirtinimo angų išorinis žiedas
n_a	44	Tvirtinimo skylių skaičius išoriniame žiede
d_a	943 mm	Išorinio skersmens vidinis žiedas
	0 mm	Išorinio skersmens vidinio žiedo viršutinė tolerancija
	-0.7 mm	Išorinio skersmens vidinio žiedo mažesnė tolerancija
h_i	44,5 mm	vidinio žiedo aukštis
d_B	14 mm	Tvirtinimo anga
L_i	898 mm	Pitchcircle skersmens tvirtinimo angų vidinis žiedas
n_i	44	Tvirtinimo skylių skaičius vidiniame žiede
VSP_min	0.01 mm	Min. guolio išankstinė apkrova
VSP_maks	0.05 mm	Didžiausia guolio išankstinė apkrova
	0.06 mm	Bėgimo tikslumas A (susijęs su lenktynių taku)
	0.06 mm	Bėgimo tikslumas B (susijęs su lenktynių taku)
	0.11 mm	Bėgimo tikslumas C (susijęs su lenktynių taku)
	0.09 mm	Bėgimo tikslumas D (susijęs su lenktynių taku)

Temperatūros diapazonas

T_min	-30 laipsnis	Darbinė temperatūra min.
T_maks	80 laipsnių	Darbinė temperatūra maks.

Skaičiavimo faktoriai

C_a	315,000 N	Pagrindinė dinaminė apkrova, ašinė
C_r	223,000 N	Pagrindinė dinaminė apkrova, radialinė (tik radialinei apkrovai)
C_0a	1,240,000 N	Pagrindinė statinė apkrova, ašinė
C_0r	610,000 N	Pagrindinė statinė apkrova, radialinė (tik radialinei apkrovai)
n_G	40 1/min	Apriboti greitį
F_{r zu.}	181,700 N	Maks. radialinės apkrovos varžtai

Pasukami žiediniai guoliai, taip pat žinomi kaip sukamieji guoliai, yra specializuoti sukamieji guoliai, skirti atlaikyti dideles apkrovas ir užtikrinti sklandų sukimąsi ant fiksuotos ašies. Viena iš jų charakteristikų yra didelis skersmuo, leidžiantis vienu metu išlaikyti dideles radialines, ašines ir momentines apkrovas. Šie guoliai, paprastai pagaminti iš aukštos kokybės plieno, pasižymi sudėtinga konstrukcija, kuri dažnai apima integruotas pavaras, bėgius ir sandarinimo sistemas. Tai daro juos ypač tinkamus darbams, kuriems reikalingas didelis tikslumas ir ilgaamžiškumas. Be to, pasukami žiediniai guoliai gali būti pritaikyti įvairių dydžių ir konfigūracijų, kad atitiktų specifinius inžinerinius reikalavimus, užtikrinant optimalų veikimą įvairiomis eksploatavimo sąlygomis.

Pasukami žiediniai guoliai turi daug privalumų, visų pirma jų gebėjimas užtikrinti patikimą judėjimą sudėtingoje aplinkoje. Tvirta konstrukcija leidžia jiems ištverti ekstremalias temperatūras ir sudėtingas sąlygas, todėl puikiai tinka sunkiosioms mašinoms, kranams ir ekskavatoriams. Be to, pasukamų žiedų konstrukcija leidžia sumažinti trintį eksploatacijos metu, o tai padidina efektyvumą ir pailgina komponento tarnavimo laiką. Krumpliaračių integravimas tiesiai į guolį pašalina papildomų pavarų poreikį, sumažinant bendrą svorį ir supaprastinant inžinerinį projektą. Be to, maži jų priežiūros reikalavimai padeda sumažinti eksploatacines išlaidas, o tai yra didelė nauda pramonės šakoms, kurios priklauso nuo nuolatinio veikimo.

Sukamieji žiediniai guoliai yra plačiai pritaikyti įvairiose pramonės šakose, parodydami jų universalumą ir efektyvumą. Statybų sektoriuje jie naudojami kranuose ir ekskavatoriuose, kad judesiai būtų sklandžiai ir tiksliai valdomi. Vėjo energijos sektoriuje pasukami žiedai atlieka lemiamą vaidmenį vėjo turbinų veikime, todėl jie atlieka būtinus sukimosi judesius, kad būtų optimizuota energijos gamyba. Be to, jie dažniausiai randami medžiagų tvarkymo sistemose, robotikoje ir net medicinos įrangoje, kur būtinas tikslus padėties nustatymas ir apkrovos valdymas. Tobulėjant pramonės šakoms, pasukamų žiedinių guolių paklausa ir toliau auga, todėl jie tampa nepakeičiamu šiuolaikinių inžinerinių įrenginių komponentu.

NE.	d[mm]	D[mm]	B[mm]
XU060094-RR	57	140	26
XU060094	57	140	26
XU050077-RR	40	112	22
XU050077	40	112	22
VLA200744-N-RL1	634	-	56
XSU140944	-	-	56
VLA200414-N-RL2	304	-	56
VLA200414-N-ZT	-	-	56
VLA200544-N-RL1	434	-	56
VLU200414-ZT-RL1	-	-	56
VSA200844-N-ZT-RL2	772	-	56
XI120288-N	216	-	34
XSI140744-N	648	-	44.5
VSA{0}}N	872	-	56
VLA{0}}N-VSP	304	-	56
VLA{{0}}N-ZT-RL0	-	-	56
VLU200544-ZT-RL1	-	-	56
VLA200744-N-ZT-RL1	-	-	56
VLA200544-N-RL2	434	-	56
VSA 200544 N ZT_RL1	472	-	56
