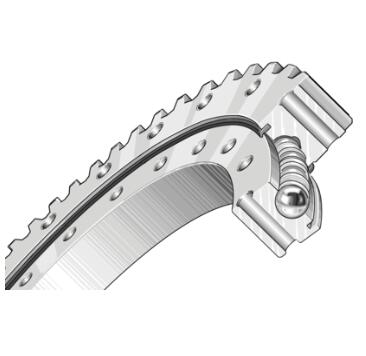

VA140188-V-VSP

Pasukamasis žiedas, keturių taškų kontaktiniai guoliai, išorinė pavara Pasukimo žiedas, keturių taškų kontaktinis guolis, vidiniai krumpliaračio dantys

Siųsti užklausą

Pokalbis dabar

produkto pristatymas

VA140188-V-VSP

Pagrindiniai matmenys ir našumo duomenys

d_i	136 mm	Skylės skersmuo
	0.5 mm	Angos skersmens viršutinė tolerancija
	-0.5 mm	Angos skersmens mažesnė tolerancija
d_iZT	135 mm	Skersmens centravimo vidinis žiedas
	0.2 mm	Skersmens centravimo vidinio žiedo viršutinė tolerancija
	0 mm	Skersmens centravimo vidinio žiedo apatinė tolerancija
H	35 mm	Aukštis
D_a	259,36 mm	Išorinis skersmuo
D_{aš ZT}	238 mm	Skersmens centravimo išorinis žiedas
	0 mm	Skersmens centravimo išorinio žiedo viršutinė tolerancija
	-0.07 mm	Skersmens centravimo išorinio žiedo apatinė tolerancija
T	4 mm	Ilgis centruojantis išorinis žiedas
t	10 mm	Ilgis centruojantis vidinis žiedas
h_a	30 mm	Išorinio žiedo plotis
h_i	30 mm	vidinio žiedo aukštis
	0.03 mm	Normalus radialinis prošvaisa min.
	0.1 mm	Normalus radialinis tarpas maks.
	0.05 mm	Normalus ašinis tarpas min.
	0.2 mm	Normalus ašinis tarpas maks.
≈m	7,1 kg	Svoris

Matmenys

D_i	189 mm	Vidinio skersmens išorinis žiedas
d_a	187 mm	Išorinio skersmens vidinis žiedas
n_i	16	Tvirtinimo skylių skaičius vidiniame žiede
L_i	154 mm	Pitchcircle skersmens tvirtinimo angų vidinis žiedas
n_a	16	Tvirtinimo skylių skaičius išoriniame žiede
L_a	222 mm	Pitchcircle skersmens tvirtinimo angų išorinis žiedas
d_Ba	M10	Protektoriaus tvirtinimo anga
G_l	20 mm	Sriegio gylio tvirtinimo anga
F_{r zul}	44,800 N	Maks. Radialinės apkrovos tvirtinimo varžtai (trinties fiksavimas)
d₀	248 mm	Žingsnio apskritimo skersmens krumpliaratis
m	4 mm	Pavaros modulis
z	62	Dantų skaičius
	2 mm	Profilio poslinkis
b	26 mm	Pločio pavara
F_{z norma}	10,400 N	Maks. danties jėgos šaknų nuovargio stiprumas (esant smūgio koeficientui 1,2)
F_{z maks}	15,300 N	Maks. danties jėga prieš danties lūžimą (esant smūgio koeficientui 1,35)

Temperatūros diapazonas

T_min	-25 laipsnis	Darbinė temperatūra min.
T_maks	80 laipsnių	Darbinė temperatūra maks.

Skaičiavimo faktoriai

C_a	93,000 N	Pagrindinė dinaminė apkrova, ašinė
C_0a	670,000 N	Pagrindinė statinė apkrova, ašinė
C_r	84,000 N	Pagrindinė dinaminė apkrova, radialinė
C_0r	270,000 N	Pagrindinė statinė apkrova, radialinė

Pasukami žiediniai guoliai, taip pat žinomi kaip sukamieji guoliai, yra specializuoti sukamieji guoliai, skirti atlaikyti dideles apkrovas ir užtikrinti sklandų sukimąsi ant fiksuotos ašies. Viena iš jų charakteristikų yra didelis skersmuo, leidžiantis vienu metu išlaikyti dideles radialines, ašines ir momentines apkrovas. Šie guoliai, paprastai pagaminti iš aukštos kokybės plieno, pasižymi sudėtinga konstrukcija, kuri dažnai apima integruotas pavaras, bėgius ir sandarinimo sistemas. Tai daro juos ypač tinkamus darbams, kuriems reikalingas didelis tikslumas ir ilgaamžiškumas. Be to, pasukami žiediniai guoliai gali būti pritaikyti įvairių dydžių ir konfigūracijų, kad atitiktų specifinius inžinerinius reikalavimus, užtikrinant optimalų veikimą įvairiomis eksploatavimo sąlygomis.

Pasukami žiediniai guoliai turi daug privalumų, visų pirma jų gebėjimas užtikrinti patikimą judėjimą sudėtingoje aplinkoje. Tvirta konstrukcija leidžia jiems ištverti ekstremalias temperatūras ir sudėtingas sąlygas, todėl puikiai tinka sunkiosioms mašinoms, kranams ir ekskavatoriams. Be to, pasukamų žiedų konstrukcija leidžia sumažinti trintį eksploatacijos metu, o tai padidina efektyvumą ir pailgina komponento tarnavimo laiką. Krumpliaračių integravimas tiesiai į guolį pašalina papildomų pavarų poreikį, sumažinant bendrą svorį ir supaprastinant inžinerinį projektą. Be to, maži jų priežiūros reikalavimai padeda sumažinti eksploatacines išlaidas, o tai yra didelė nauda pramonės šakoms, kurios priklauso nuo nuolatinio veikimo.

Sukamieji žiediniai guoliai yra plačiai pritaikyti įvairiose pramonės šakose, parodydami jų universalumą ir efektyvumą. Statybų sektoriuje jie naudojami kranuose ir ekskavatoriuose, kad judesiai būtų sklandžiai ir tiksliai valdomi. Vėjo energijos sektoriuje pasukami žiedai atlieka lemiamą vaidmenį vėjo turbinų veikime, todėl jie atlieka būtinus sukimosi judesius, kad būtų optimizuota energijos gamyba. Be to, jie dažniausiai randami medžiagų tvarkymo sistemose, robotikoje ir net medicinos įrangoje, kur būtinas tikslus padėties nustatymas ir apkrovos valdymas. Tobulėjant pramonės šakoms, pasukamų žiedinių guolių paklausa ir toliau auga, todėl jie tampa nepakeičiamu šiuolaikinių inžinerinių įrenginių komponentu.

NE.	d[mm]	D[mm]	B[mm]
VLU200844-ZT	-	-	56
VLI200844-N-VSP-ZT	736	-	44.5
VLA201094-N-ZT	-	-	56
VLA200944-N-RL1	834	-	56
VLA200844-N-RL1	734	-	56
VSA{0}}V-VSP	472	-	56
VA250309-N-VSP	235	-	60
VSA{0}}N-ZT	655	-	80
VLA200414-N-RL1	304	-	56
VLA200744-N-VSP-ZT	-	-	56
XSI140744-N	648	-	44.5
XSU140944	-	-	56
XI120288-N-ZT	216	-	34
XSI140644-N-RR	546	-	44.5
VLA200544-N-RL2	434	-	56
VLI200414-N-VSP-ZT	325	-	44.5
VLI200414-N-ZT	325	-	44.5
VLI200844-N-ZT	736	-	44.5
VLI200544-N-ZT	444	-	44.5
VLA{0}}N-VSP	534	-	56
