NU1018-XL-M1-F1-J20AA-C4-M32G-cilindrinis ritininis guolis
Pagrindiniai matmenys ir našumo duomenys
| d |
90 mm |
Skylės skersmuo |
| D |
140 mm |
Išorinis skersmuo |
| B |
24 mm |
Plotis |
| Cr |
111,000 N |
Pagrindinė dinaminė apkrova, radialinė |
| C0r |
124,000 N |
Pagrindinė statinė apkrova, radialinė |
| Cjūsų |
16,600 N |
Nuovargio apkrovos riba, radialinė |
| nG |
9,600 1/min |
Apriboti greitį |
| nϑr |
4,550 1/min |
Atskaitos greitis |
| ≈m |
1,277 kg |
Svoris |
Montavimo matmenys
| da min |
96 mm |
Mažiausias veleno pečių skersmuo |
| dmaks |
101 mm |
Maksimalus veleno peties skersmuo |
| db min |
106 mm |
Minimalus veleno petys |
| Dmaks |
133 mm |
Maksimalus korpuso peties skersmuo |
| rmaks |
1,5 mm |
Maksimalus įdubos spindulys |
| ra1 maks |
1 mm |
Maksimalus įdubos spindulys |

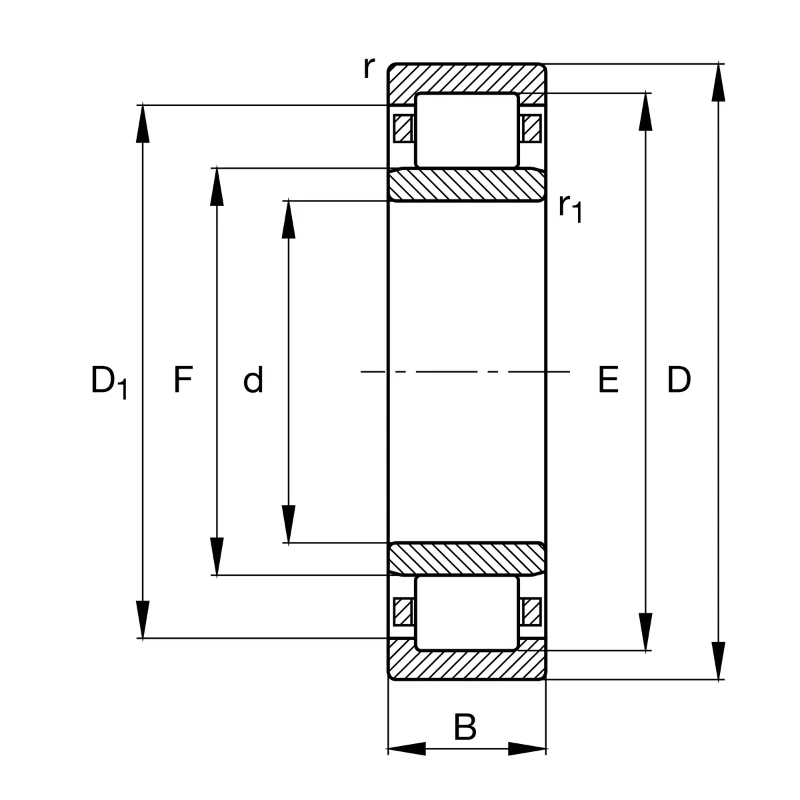

Matmenys
| rMin |
1,5 mm |
Minimalus nusklembimo matmuo |
| r1 minutė |
1,1 mm |
Minimalus nusklembimo matmuo |
| s |
3 mm |
Ašinis poslinkis |
| E |
127 mm |
Lenktynių tako skersmens išorinis žiedas |
| F |
103 mm |
Lenktynių tako skersmens vidinis žiedas |
| D1 minutė |
122,9 mm |
Mažiausias briaunelės skersmuo išorinis žiedas |
Temperatūros diapazonas
| Tmin |
-30 laipsnis |
Darbinė temperatūra min. |
| Tmaks |
150 laipsnių |
Darbinė temperatūra maks. |
Cilindriniai ritininiai guoliai yra populiarus riedėjimo guolių tipas, turintis didelę radialinę apkrovą, mažą trintį ir paprastą dizainą. Šiuos guolius sudaro cilindrinis vidinis žiedas ir išorinis žiedas, tarp kurių yra ritinėliai. Cilindriniai ritinėliai vadovaujasi vidiniu ir išoriniu žiedu, todėl jie rieda sklandžiai ir tolygiai.
Vienas iš pagrindinių cilindrinių ritininių guolių privalumų yra jų gebėjimas atlaikyti labai dideles radialines apkrovas. Cilindrinė ritinėlių forma tolygiai paskirsto apkrovą dideliame kontaktiniame plote, sumažindama guolio apkrovą. Dėl to cilindriniai ritininiai guoliai idealiai tinka naudoti didelėms apkrovoms, pvz., statybos įrangoje, kasybos mašinose ir vėjo turbinose.
Be apkrovos galios, cilindriniai ritininiai guoliai taip pat pasižymi maža trintimi ir dideliu veikimo efektyvumu. Ritinėliai ir narvas sukurti taip, kad sumažintų trintį ir šilumos susidarymą, pagerintų bendrą guolio veikimą. Tai reiškia didesnį energijos vartojimo efektyvumą ir ilgesnį tarnavimo laiką.
Cilindrinius ritininius guolius taip pat lengva montuoti ir prižiūrėti. Jie yra įvairių dydžių ir konfigūracijų, kad tiktų įvairioms reikmėms, ir, jei reikia, gali būti lengvai pakeisti arba pataisyti. Tinkamai tepant ir prižiūrint, cilindriniai ritininiai guoliai gali užtikrinti patikimą ir ilgalaikį veikimą.
Kai kurios įprastos cilindrinių ritininių guolių taikymo sritys yra staklės, siurbliai, generatoriai ir elektros varikliai. Dėl didelio našumo ir patikimumo jie taip pat dažnai naudojami automobilių ir aviacijos pramonėje.
Apskritai, cilindriniai ritininiai guoliai yra universalus ir patikimas sprendimas didelėms apkrovoms, kai labai svarbios didelės radialinės apkrovos ir maža trintis. Dėl savo paprasto dizaino, lengvo montavimo ir priežiūros bei gebėjimo atlaikyti sudėtingas sąlygas, jie yra idealus pasirinkimas įvairioms pramonės šakoms ir pritaikymams.
| NE. | d | D | B |
| SL182922-B-XL-C4 | 110 | 150 | 24 |
| RSL182305-XL-RV | 25 | 53.72 | 24 |
| RSL25x42,51x24-XL-RV-DP | 25 | 42.51 | 24 |
| RSL25x42,51x24-}XL-RV | 25 | 42.51 | 24 |
| NU1018-XL-M1-F1-J20AA-C4-M32AX | 90 | 140 | 24 |
| RSL182305-A | 25 | 53.72 | 24 |
| SL181840 | 200 | 250 | 24 |
| NJ214-E-XL-M1 | 70 | 125 | 24 |
| SL181844 | 220 | 270 | 24 |
| NU1020-XL-M1 | 100 | 150 | 24 |
| NU214-E-XL-M1 | 70 | 125 | 24 |
| NJ214-}E-XL-TVP2-C4 | 70 | 125 | 24 |
| NU214-E-XL-TVP2 | 70 | 125 | 24 |
| NU2305-E-XL-TVP2 | 25 | 62 | 24 |
| NU214-E-XL-TVP2-C3 | 70 | 125 | 24 |
| NJ1018-XL-M1 | 90 | 140 | 24 |
| NJ214-E-XL-TVP2 | 70 | 125 | 24 |
| NU214-E-XL-TVP2>A | 70 | 125 | 24 |
| NU1018-XL-M1-F1-J20AA-C4-M32G | 90 | 140 | 24 |
| NU214-}E-XL-TVP2-CNL | 70 | 125 | 24 |
