Nu 2244 ECML



Matmenys

d	220 mm	Gręžinio skersmuo
D	400 mm	Išorinis skersmuo
B	108 mm	Plotis
D1	≈350 mm	Išorinio žiedo pečių skersmuo
F	259 mm	Vidinio žiedo lenktynių tako skersmuo
r1,2	Min.4 mm	Chamferio dimensija
r3,4	Min.4 mm	Chamferio dimensija
s	Max.7,9 mm	Leistinas ašinis poslinkis

Abektavimo matmenys

da	Min.237 mm	Tarpiklio rankovės skersmuo
da	MAX.254 mm	Tarpiklio rankovės skersmuo
db	Min.263 mm	Veleno atramos skersmuo
Da	MAX.383 mm	Būsto atramos skersmuo
ra	Max.3 mm	Filė spindulys
rb	Max.3 mm	Filė spindulys

Skaičiavimo duomenys

Pagrindinis dinaminio apkrovos įvertinimas	C	1 570 kN
Pagrindinis statinio apkrovos įvertinimas	C0	2 280 kN
Nuovargio apkrovos riba	Pu	212 kN
Nuorodos greitis		1 600 r\/min
Ribojantis greitis		3 000 r\/min
Minimalus apkrovos koeficientas	kr	0.3
Ribojanti vertė	e	0.3
Skaičiavimo koeficientas	Y	0.4

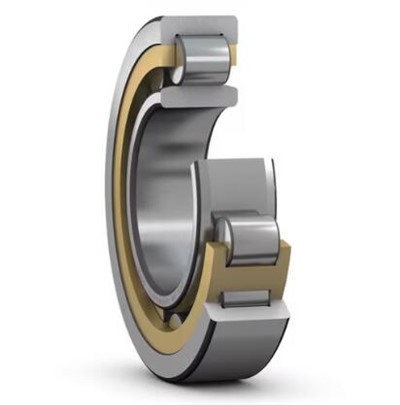

„Nu 2244 ECML“ vienos eilutės cilindrinio ritinėlio guolis: tvirtas sunkiųjų programų dizainas
„Nu 2244 ECML“ vienos eilutės cilindrinio ritinėlio guolis yra sukurtas taip, kad būtų užtikrinta išskirtinė radialinė apkrovos talpa ir ilgaamžiškumas reikalaujančioje pramoninėje aplinkoje. Šis guolis, turintis tvirtą, vieno dalies išorinį žiedą ir nuimamą vidinį žiedą su dviem fiksuotais šonkauliais, supaprastina montavimą ir priežiūrą, užtikrinant tikslų išlyginimą. Jo optimizuotas kontaktas su ritinėliu iki lenktynių iki lenktynių sumažina trintį, sumažinant šilumos generavimą ir prailgina aptarnavimo laiką. ECML priesaga nurodo sustiprintas tepimo ypatybes, įskaitant apdirbtus tepimo griovelius ir užpildymo lizdus, ​​užtikrinant nuoseklų tepalo pasiskirstymą net esant didelės spartos ar sunkaus krūvio sąlygoms. Idealiai tinka programoms, reikalaujančioms tvirtos radialinės atramos, šis guolis dažniausiai naudojamas kasybos įrangoje, konvejerių sistemose ir didelėse pavarų dėžėse.

Pagrindiniai NU 2244 ECML pranašumai pramoniniams rezultatams
Daugiausia dėmesio skiriant patikimumui, „Nu 2244 ECML“ apima pažangias šilumos apdorotus lydinio plieno komponentus, užtikrinančius puikų atsparumą susidėvėjimui ir nuovargiui. Dėl aukšto radialinės apkrovos (iki 1 850 kN dinaminės apkrovos talpos) jis yra geriausias pasirinkimas mašinoms, kurioms taikoma šoko apkrova ar vibracija. Guolio žalvario narvelio konstrukcija padidina stabilumą esant dideliam apsisukimų dažniui, neleidžiant ritinėliams iškreipti ir užtikrinti sklandų veikimą. Be to, ECML tepimo sistema sumažina prastovą, išplėsdama pakilimo intervalus, net užterštoje aplinkoje. Pramonės įmonės, tokios kaip plieno gamyba, popieriaus gamyba ir vėjo turbinų sistemos, gauna naudos iš jos galimybių atlaikyti ekstremalią temperatūrą ir atšiaurias eksploatavimo sąlygas.

NU 2244 ECML guolių programos ir universalumas
„Nu 2244 ECML“ cilindrinio ritinėlio guolis išsiskiria programomis, reikalaujančiomis tikslios veleno nurodymų ir radialinio standumo. Jos atviro dizaino konstrukcija leidžia lengvai montuoti padalytuose korpusuose, todėl ji yra pageidaujamas sprendimas geležinkelio ašies dėžutėms, smulkintuvams ir sunkiųjų duobių siurbliams. Guolio prisitaikymas prie ašinio poslinkio sėdimojoje vietoje taip pat pritaiko ilgų velenų ar korpusų šiluminį išsiplėtimą. Galima įsigyti 220x400x144 mm matmenimis, jis sklandžiai integruoja į OEM įrangos modifikavimą ar naujus įrenginius. Pramonės įmonėms, teikiant pirmenybę minimaliai priežiūrai ir maksimaliam veikimui, „Nu 2244 ECML“ pateikia neprilygstamą našumą atliekant celiuliozės apdorojimą, cemento krosnį ir medžiagų tvarkymo sistemas.
