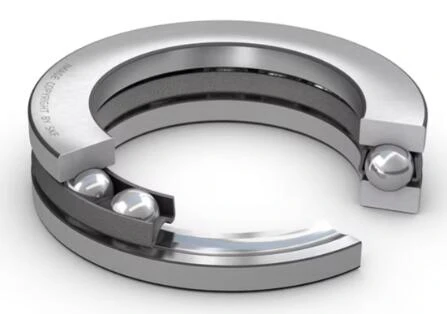

51109-Vienos krypties traukos rutulinis guolis
Matmenys
| d |
45 mm |
Skylės skersmuo |
|---|---|---|
| D |
65 mm |
Išorinis skersmuo |
| H |
14 mm |
Aukštis |
| d1 |
≈65 mm |
Išorinio skersmens veleno poveržlė |
| D1 |
≈47 mm |
Vidinio skersmens korpuso poveržlė |
| r1,2 |
min.{0}}.6 mm |
Nusklembtų matmenų poveržlė |
Atramos matmenys
| da |
min.57 mm |
Atramos skersmens velenas |
|---|---|---|
| Da |
maks.53 mm |
Atramos skersmens korpusas |
| ra |
maks.{0}}.6 mm |
Filė spindulys |
Skaičiavimo duomenys
| Pagrindinis dinaminės apkrovos įvertinimas | C |
26,5 kN |
|---|---|---|
| Pagrindinis statinės apkrovos įvertinimas | C0 |
69,5 kN |
| Nuovargio apkrovos riba | Pu |
2,55 kN |
| Atskaitos greitis |
4 500 aps./min |
|
| Apriboti greitį |
6 300 aps./min |
|
| Minimalus apkrovos koeficientas | A |
0.025 |
Traukos rutulinių guolių charakteristikos
Traukos rutuliniai guoliai yra specializuoti riedėjimo elementų guoliai, suprojektuoti taip, kad atitiktų ašines apkrovas, paprastai viena kryptimi. Jie susideda iš dviejų griovelių žiedų ir rutuliukų rinkinio, kurie leidžia sklandžiai suktis ir efektyviai paskirstyti apkrovą. Konstrukcija palengvina minimalią trintį ir prisideda prie didesnio veikimo efektyvumo. Traukos rutuliniai guoliai yra įvairių konfigūracijų, įskaitant vienos ir dviejų krypčių tipus, todėl jie yra lankstūs įvairiems tikslams. Jų konstrukcijoje dažnai naudojamos aukštos kokybės medžiagos, pvz., plienas ar keramika, o tai padidina ilgaamžiškumą ir atsparumą dilimui, o tai labai svarbu norint veikti sudėtingoje aplinkoje.
Traukos rutulinių guolių privalumai
Vienas iš pagrindinių traukos rutulinių guolių privalumų yra jų gebėjimas efektyviai valdyti ašines apkrovas, todėl jie idealiai tinka naudoti, kai jėgos nukreipiamos išilgai veleno. Ši galimybė užtikrina ilgaamžiškumą ir patikimumą, sumažindama dažnos priežiūros ar keitimo poreikį. Be to, dėl mažos trinties charakteristikų padidėja energijos vartojimo efektyvumas, o tai laikui bėgant gali žymiai sumažinti eksploatavimo išlaidas. Traukos rutulinius guolius taip pat gana lengva montuoti ir išlyginti, o tai supaprastina surinkimo procesą mašinose ir įrangoje. Jų konstrukcija gali pritaikyti didelį greitį išlaikant stabilumą, todėl tinka tiek pramoniniam, tiek vartotojų naudojimui.
Traukos rutulinių guolių taikymas
Traukos rutuliniai guoliai plačiai naudojami įvairiuose sektoriuose, įskaitant automobilių, aviacijos ir pramonės mašinas. Automobilių pramonėje jie dažniausiai naudojami vairo mechanizmuose ir transmisijos sistemose, kur būtina tiksliai valdyti ašines apkrovas. Aviacijos ir kosmoso srityse traukos rutuliniai guoliai palaiko besisukančius variklių ir turbinų komponentus, užtikrindami saugų ir efektyvų veikimą dideliu greičiu. Be to, šie guoliai naudojami įvairių tipų mašinose, pvz., konvejerių sistemose ir siurbliuose, kur ašinės apkrovos valdymas yra labai svarbus našumui ir saugai. Dėl jų universalumo ir patikimumo traukos rutuliniai guoliai yra neatsiejama daugelio inžinerinių sprendimų sudedamoji dalis, pagerinanti daugelio įrenginių ir sistemų funkcionalumą.
| NE. | d[mm] | D[mm] | H[mm] |
| 51114 | 70 | 95 | 18 |
| 53408 | 40 | 90 | 38.2 |
| 53211 | 55 | 90 | 27.3 |
| 51408 | 40 | 90 | 36 |
| 51211 | 55 | 90 | 25 |
| 51113 | 65 | 90 | 18 |
| 53309 | 45 | 85 | 30.1 |
| 51309 | 45 | 85 | 28 |
| 51112 | 60 | 85 | 17 |
| 51407 | 35 | 80 | 32 |
| 53308 | 40 | 78 | 28.5 |
| 53210 | 50 | 78 | 23.5 |
| 51308 | 40 | 78 | 26 |
| 51210 | 50 | 78 | 22 |
| 51111 | 55 | 78 | 16 |
| 53209 | 45 | 73 | 21.3 |
| 51209 | 45 | 73 | 20 |
| 51406 | 30 | 70 | 28 |
| 51110 | 50 | 70 | 14 |
| 53307 | 35 | 68 | 25.6 |
| 53208 | 40 | 68 | 20.3 |
| 51307 | 35 | 68 | 24 |
| 51208 | 40 | 68 | 19 |
| 51109 | 45 | 65 | 14 |
| 53207 | 35 | 62 | 19.9 |
| 51207 | 35 | 62 | 18 |
| 53306 | 30 | 60 | 22.6 |
| 51405 | 25 | 60 | 24 |
| 51306 | 30 | 60 | 21 |
| 51108 | 40 | 60 | 13 |
