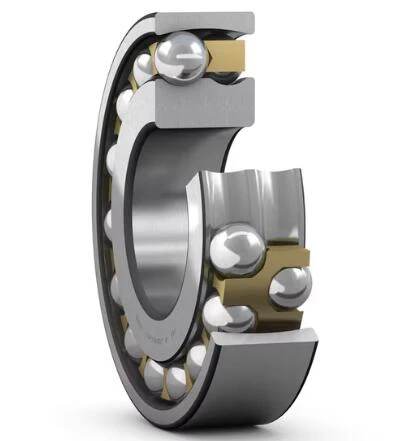

2319 M

Savarankiški rutuliniai guoliai turi dvi rutuliukų eiles, įprastą sferos lenktynių taką išoriniame žiede ir dviem giliai nepertraukiamais lenktynių trasos grioveliais vidiniame žiede. Jie yra nejautrūs kampiniam veleno poslinkiui, palyginti su korpusu, kurį gali sukelti, pavyzdžiui, dėl veleno įlinkio.

Siųsti užklausą

Pokalbis dabar

produkto pristatymas

Dimensions - 2319 M

Matmenys

d	95 mm	Gręžinio skersmuo
D	200 mm	Išorinis skersmuo
B	67 mm	Plotis
d₁	≈128 mm	Vidinis pečių skersmuo
D₁	≈170,6 mm	Pečių skersmuo išorinis žiedas
r_1,2	Min.3 mm	Chamferio dimensija

Abutment dimensions - 2319 M

Abektavimo matmenys

d_a	Min.109 mm	Abstmento skersmens velenas
D_a	MAX.186 mm	Abtment skersmens korpusas
r_a	MAX.3 mm	Filė spindulys

Skaičiavimo duomenys

Pagrindinis dinaminio apkrovos įvertinimas	C	165 kN
Pagrindinis statinio apkrovos įvertinimas	C₀	64 kN
Nuovargio apkrovos riba	P_u	2,7 kN
Nuorodos greitis		6 000 r/min
Ribojantis greitis		4 300 r/min
Leidžiamas kampinis poslinkis		3 laipsnis
Skaičiavimo koeficientas	k_r	0.05
Ribojanti vertė	e	0.37
Skaičiavimo koeficientas	Y₀	1.8
Skaičiavimo koeficientas	Y₁	1.7
Skaičiavimo koeficientas	Y₂	2.6

Savarankiški rutulinių guoliai yra tam tikro tipo riedėjimo guolys, skirtas pritaikyti kampinį poslinkį tarp veleno ir jo korpuso. Ši unikali savybė daro juos be galo naudingomis programomis, kai sunku pasiekti tobulą derinimą arba kai tikimasi veleno įlinkio. Šie guoliai turi dvi rutuliukų eiles ir vieną sferinį lenktyninį taką išoriniame žiede, leidžiant vidiniam žiedui pakreipti ir prisitaikyti prie netinkamo poslinkio. Ši konstrukcija leidžia sklandžiai veikti net tada, kai velenas ir korpusas nėra tobulai suderinti.

Vienas iš pagrindinių savaime suprantamų rutulinių guolių pranašumų yra jų sugebėjimas sutvarkyti netinkamą suderinimą, o tai gali užkirsti kelią priešlaikiniam nusidėvėjimui ir mašinoms gedimą. Jie taip pat sukuria mažiau trinties, palyginti su kitomis guolių rūšimis, todėl vėsesnis veikimas ir padidėjęs efektyvumas. Ši mažesnė trintis taip pat prisideda prie tylesnio veikimo, todėl jie yra tinkami pritaikymui, kur svarbu mažinti triukšmą. Be to, savaime sujungiami rutuliniai guoliai turi santykinai mažą apkrovos gabenimo talpą, palyginti su kitais guolių rūšimis, todėl jie yra idealūs lengvesniems darbams.

Savarankiški rutulinių guoliai yra plačiai naudojami įvairiose pramonės šakose ir programose. Jie dažniausiai randami pramonės gerbėjams, kur dėl gamybos nuokrypių ar eksploatavimo sąlygų gali įvykti nedidelis veleno poslinkis. Jie taip pat naudojami žemės ūkio mašinose, medžiagų tvarkymo įrangoje, maisto ir gėrimų perdirbimo įrangoje. Šiose programose labai svarbu užtikrinti patikimą veikimą ir išplėsti mašinų gyvenimo trukmę.

Ne.	D [mm]	D [mm]	B [mm]
13948	240	320	60
13944	220	300	60
13940	200	280	60
1322 M	110	240	50
1322 km	110	240	50
1226 M	130	230	46
13030	150	225	56
2320 M	100	215	73
1320 km	100	215	47
1320 K	100	215	47
1320	100	215	47
1224 M	120	215	42
1224 km	120	215	42
2319 M	95	200	67
2222 M	110	200	53
2222 km	110	200	53
2222 K	110	200	53
2222	110	200	53
1319 K	95	200	45
1319	95	200	45
1222 K	110	200	38
1222	110	200	38
2318 M	90	190	64
2318 km	90	190	64
1318 K	90	190	43
1318	90	190	43
2317 M	85	180	60
2317 km	85	180	60
2220 M	100	180	46
2220 km	100	180	46
